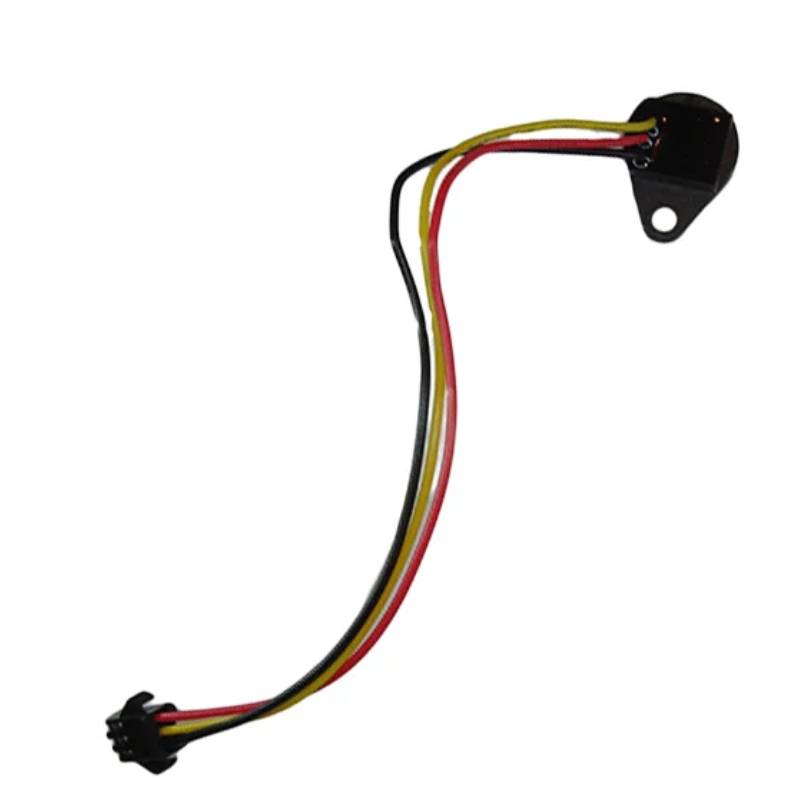

سنسور فلومتر پکیج ایساتیس

فلومتر / فلوسوئیچ یا حسگر میزان جریان آب چیست ؟

این وسیله برای اندازه گیری آب گرم مصرفی در دستگاه های خانگی نظیر پکیج و آب گرمکن های لحظه ای طراحی شده است و تفاوت آن با فلوسوئیچ دراین است که علاوه بر تشخیص آب گرم مقدار آن را نیز مشخص می‌کند. فلومتر از نوع  مکانیکی است و از یک چرخ با توربین تشکیل شده است که با عبور جریان آب به  چرخش در می‌آید.

درون این چرخ یا توربین یک مغناطیس قرار دارد که در جلوی یک حسگر اثرهال  (Hall effect) قرار می‌گیرد و یک خروجی فرکانسی در این سنسور ایجاد می‌شود. این خروجی با میزان جریان عبوری نسبت مستقیم دارد با ارسال این فرکانس به برد الکترونیک مدولاسیون شعله انجام می‌شود.

وظیفه فلومتر ایساتیس تشخیص جریان آب در مدار آبگرم بهداشتی است. به این معنا که با درخواست آبگرم بهداشتی از طرف مصرف کننده فلومتر به برد اصلی پکیج فرمان میدهد و پکیج در مود آب گرم بهداشتی فعال می شود و آبگرم بهداشتی تامین می گردد .

در صورتی که پکیج در مود تابستانه باشد، با باز کردن شیر آبگرم از طرف مصرف کننده فلومتر فعال می شود و پکیج روشن میشود و آبگرم را تامین می کند.

در صورتی که پکیج در مود زمستانه باشد، با بازکردن شیر آبگرم از طرف مصرف کننده فلومتر برنجی پکیج دیواری ایساتیس فعال می شود و گرمایش شوفاژ قطع می شود و آبگرم مصرفی تامین می شود و تا زمانی که شیر آبگرم باز است  گرمایش شوفاژ قطع می ماند.
