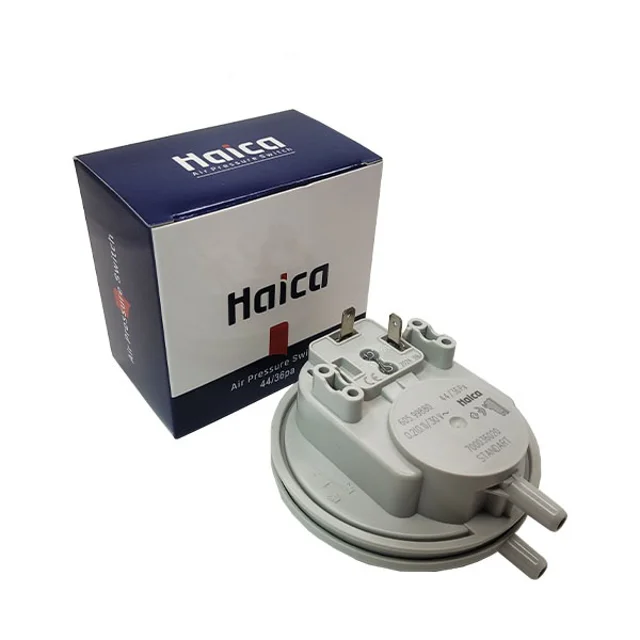

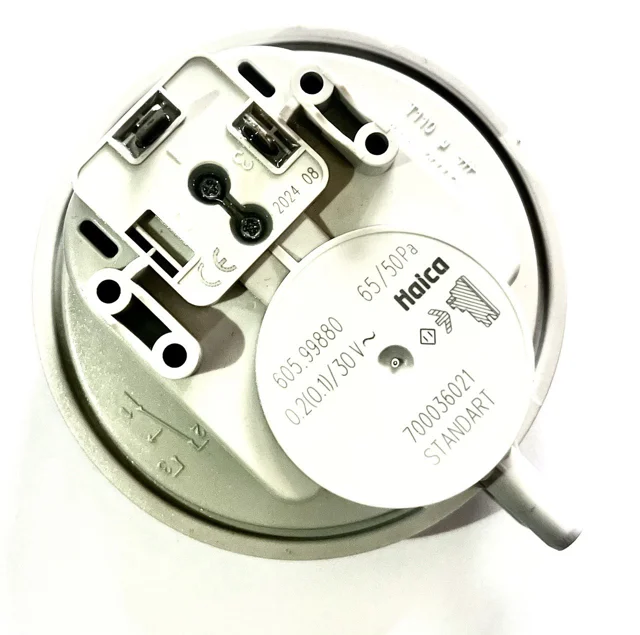

پرشر فن پکیج 65-50 پاسکال Haica

پرشر هوا سنسوری است که از طریق مجرای باریکی به ونتوری متصل شده است  تغییراتی فشار  در ونتوری به پرشر اعمال می شود و در نتیجه با انجام این  عمل دیافراگم داخل پرشر به سمت قسمت مکش کشیده شده تا پلاتین های متصل به آن وصل شود. تغییرات فشار در مجرای خروجی فن را می توان با دو شیلنگ به  پرشر فن متصل کرد یکی از شیلنگ ها که به قسمت وسط ونتوری متصل شده است.

در پرشر فن به لوله ای که با نشان منفی علامت گذاری شده است و شلنگ دوم به صورت مستقیم بر مجرای خروجی فن قرار دارد به لوله ا یکه با علامت مثبت علامت گذاری شده متصل می شود.این قطعه یک سویچ فشار است که با کنترل کردن خروج محصولات احتراق کارکرد سالم و بدون خطر پکیج دیواری را تضمین می‌کند  ضرورت بودن این قطعه در پکیج ضامن سلامتی و بی‌خطر بودن این دستگاه است.

نحوه عملکرد داخلی سنسور هوا پکیج:

یکی از قطعاتی که در دو مرحله توسط مادربرد دستگاه کنترل می‌شود تا از سلامت آن اطمینان حاصل شود و عملیات احتراق ادامه پیدا کند پرشر سوییچ هوا است این قطعه قبل از اینکه مادربرد دستگاه فن را روشن کند چک می‌شود تا  کاملاً باز باشد و در صورت بسته بودن در همین مرحله کار متوقف‌ شده و  دستگاه ارور داده و خاموش خواهد شد. ولی در صورت باز بودن مدار پرشر سوییچ هوا برد دستور روشن شدن فن را صادر می‌کند و بعد از روشن شدن فن برد  دوباره مدار را کنترل می‌کند. و بعد دوباره برد، مدار پرشر را چک می‌کند تا با روشن شدن کامل فن و اینجا مکش توسط فن از لوله آنتی کندانس مدار پرشر  سوئیچ هوا بسته‌ شده باشد.

در صورت خرابی سنسور هوا  مشعل پکیج بوتان روشن نمی شود و در نتیجه فن روشن نخواهد شد زیرا برد قبل از استارت فن پرشر سوئیچ هوا را چک می‌کند و بعد فرمان شروع به کار فن پکیج دیواری را صادر خواهد کرد. اگر فن خاموش است با جدا کردن لوله آنتی کندانس فن روشن نشود ولی با کشیدن یکی از سیم‌های پرشر سوئیچ هوا فن روشن شود پرشر سوئیچ هوا معیوب است فن روشن باشد. اگر فن روشن است با جدا کردن لوله آنتی کندانس از قسمت فن و مکش آن اگر جرقه زن وارد عمل شود، پرشر سوییچ هوا سالم وگرنه معیوب است.
