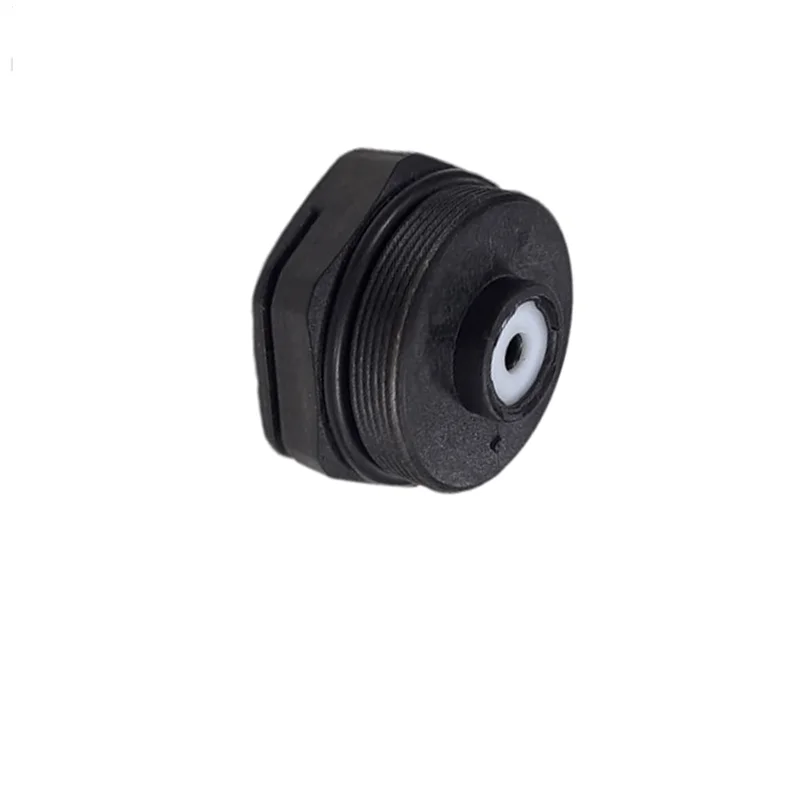

کلگی پلاستیکی شیر سه طرفه کوتاه پکیج

در  پکیج های دو مبدل زمانی که فلوسوئیچ یا فلومتر دستور باز بودن آب گرم مصرفی را به برد دستگاه اعلام می کند، باعث باز شدن مسیر مبدل ثانویه و بسته شدن مسیر رادیاتورها می گردد و آب گرم گرمایشی ازاین مبدل عبور کرده و  به سیکل برگشت باز می گردد. در این حالت آب مدار مصرفی نیز در مبدل ثانویه از مجاورت آب گرمایشی ( ولی در کانال های مجزا ) عبور کرده و گرمای آن را جذب می کند.
ضمناً هنگامی که آب گرم مصرفی بسته می شود ، مسیر مبدل ثانویه بسته شده و جریان آب به سمت رادیاتورها هدایت می شود.

علائم خرابی کیت تعمیر یا کیت شیر سراهه

از علائم خرابی کیت تعمیر یا کیت شیر سه راهه به موارد زیر می توان اشاره کرد :

افت فشار پکیج

جوش آوردن دستگاه

گرم نبودن رادیاتور

گرم نبودن آب گرم مصرفی

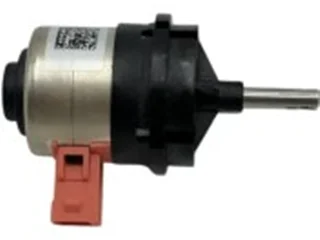

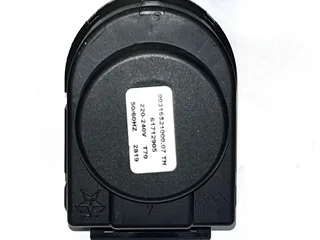

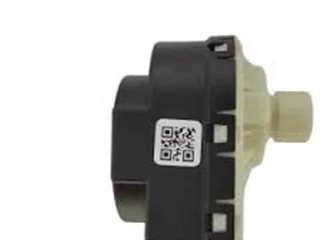

موتور شیر سراهه یا شیر برقی

وظیفه در پکیج :
هنگامی که درخواست آب گرم مصرفی را داریم ، موتور شیر سه راهه یا شیر برقی آب مبدل اصلی را به سمت مبدل ثانویه انتقال میدهد .

عملکرد موتور شیر سه راهه یا شیر برقی :
هنگامی که درخواست آب گرم مصرفی را داریم ، با جا به جا شدن شافت موتور شیر  سراهه آب به سمت مبدل ثانویه منتقل می شود و در مبدل ثانویه به صورت  القایی گرم می شود و با اتمام درخواست آب گرم شافت موتور شیر سراهه  به حالت اولیه خود بر می گردد و آب در مدار شوفاژ قرار می گیرد .

نحوه تست موتور شیر سه راهه یا شیر برقی :
موتور شیر سه راهه یا شیر برقی را با در آوردن خار نگهدارنده بیرون می آوریم و سپس پکیج را در حالت مود آب مصرفی و شوفاژ قرار  می دهیم اگر شافت موتور شروع به حرکت کرد شیر برقی سالم است در غیر این  صورت معیوب است .

نحوه تست موتور شیر سه راهه یا شیر برقی با برق مستقیم به این  صورت می باشد که یک سر سیم را به سوکت وسط وصل می کنیم و سر سیم دیگر را یک  مرتبه به سوکت سمت چپ و یک مرتبه به سوکت سمت راست وصل می کنیم در هر دو  حالت  اگر شافت موتور شروع به حرکت کرد و بعد از چند ثانیه ثابت  ماند ، شیر برقی سالم است در غیر این صورت اگر به صورت یکسره کار کند و یا  کلا روشن نشود موتور شیر سراهه معیوب است .

در صورت معیوب بودن:
اگر موتور شیر سه راهه یا شیر برقی خراب باشد پکیج روی یک  حالت می ماند یعنی اگر پکیج در حالت شوفاژ باشد با درخواست آب گرم مصرفی  شعله روشن می شود ولی آب گرم نمی شود و بر عکس .

محل موتور شیر سه راهه یا شیر برقی
با توجه به نوع طراحی پکیج ها در یکسری از پکیج ها کنار پمپ روی بلوک سمت راست و در برخی از پکیج ها در بلوک سمت چپ نصب می شود

نکته :
اگر موتور شیر سه راهه یا شیر برقی در مسیر رفت باشد ، در زمان درخواست آب گرم مصرفی شافت بالا می رود و در زمان استفاده از شوفاژ  پایین می آید و اگر شیر در مسیر بلوک برگشت باشد شافت موتور شیر سراهه بر عکس عمل می کند.
