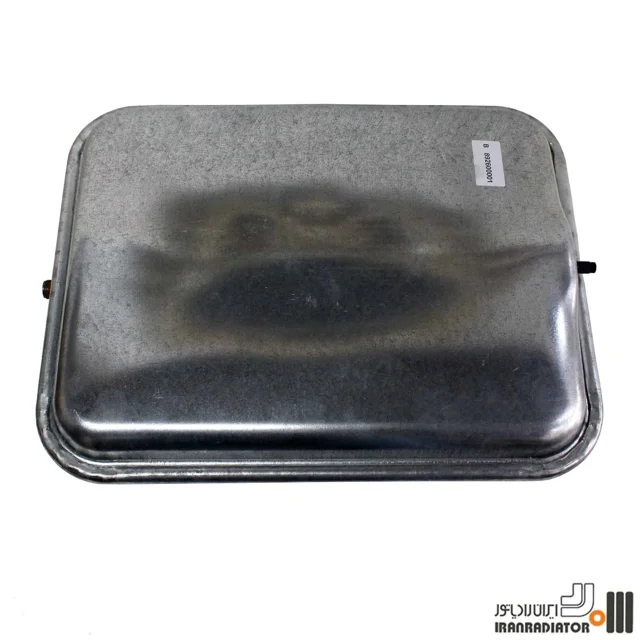

منبع انبساط 12 لیتری پکیج L36 ایران رادیاتور

منبع انبساط پکیج چیست؟

منبع انبساط پکیج (Expansion Vessel) قطعه ای است که در تمام پکیج ها  تعبیه شده است. این قطعه گاهی به شکل گرد و گاهی به شکل مکعب مستطیل می  باشد.

وظیفه آن ثابت نگه داشتن فشار آب در داخل سیستم گرمایشی است. زمانی که  دمای آب در سیستم بالا می رود حجم آب نیز افزایش می یابد. فضای داخل پکیج و  فضای لوله کشی ثابت است. به همین دلیل نیز در موقع بالا رفتن دمای آب،  فشار پکیج نیز بالا می رود.

اگر منبع انبساط در پکیج وجود نداشت موجب افزایش بیش از حد فشار آب و  فعال شدن شیر اطمینان می شد. در این هنگام فشار آب توسط بالشتک داخل منبع  انبساط کنترل و بالانس می شود.

در سیستم های گرمایشی فقط شیر اطمینان برای کنترل فشار کافی نیست. زیرا  ممکن است شیر اطمینان بر اثر بروز مشکل فنی وارد عمل نشود. سپس باعث ایجاد  خطراتی گردد. با باز شدن شیر اطمینان آب گرم قابل توجهی در سیستم از دست می  رود.

وظایف منبع انبساط پکیج

• جبران نمون فشار کم آب در دستگاههای گرمایشی
• جلوگیری از ترکیدن پکیج با کم کردن فشار آب در اثر بالا رفتن دما و زیاد شدن حجم آب

نشانه های خرابی منبع انبساط پکیج

به طور کلی بالا رفتن بیش از اندازه فشار، کاهش فشار و نوسان فشار سه عامل مهم نشان دهنده ی خرابی منبع انبساط پکیج می باشد. این نوسان فشار در  صفحه مانومتری پنل پکیج نشان داده می شود.

هنگام خرابی این منبع عقربه فشار بسیار بالا رفته و هنگام سرد شدن این عقربه پایین تر از حد نرمال قرار می گیرد. در صورت بالا رفتن زیاد فشار،  شیر اطمینان پکیج شروع به کار کرده و موجب نشتی آب از داخل مدار می گردد.  به همین دلیل با سرد شدن مدار گرمایشی، دما به شدت کم شده و موجب خاموشی  کامل پکیج می شود. این بالا و پایین شدن فشار نشان دهنده عدم کارکرد صحیح  منبع انبساط می باشد.

ساختار منبع

منبع انبساط از دو صفحه فلزی تشکیل شده است. داخل این صفحات یک دیافراگم  پلاستیکی قرار دارد. از یک سمت به آب گرمایش متصل است. سمت دیگر آن با گاز  بی اثر مثل نیتروژن تحت فشار یک بار پر می شود.

برای آن که بتوانیم از حداکثر راندمان پکیج بهره‌مند شده و به طول عمر این محصول بیفزایید، لازم است تا با قطعات مهم آن آشنا شده و عملکرد، مزایا و ویژگی‌های آن‌ها را بهتر بشناسید. منبع انبساط پکیج یکی از مهم‌ترین نقش‌ها، یعنی کنترل نوسانات حجم و فشار آب داخل پکیج را بر عهده داشته و از این طریق به عملکرد بهینه پکیج کمک می‌کند. منبع‌های انبساط در 2 گروه منبع انبساط باز و بسته طراحی و به بازار عرضه می‌شوند. هریک از این منبع‌ها هم از مزایای منحصربه‌فردی برخوردار بوده و نیازهای مختلفی را پوشش می‌دهند.

منبع انبساط پکیج چیست و چه کاربردی دارد؟

در سیستم‌های گرمایشی، این ریسک وجود دارد که دمای آب در گردش داخل لوله‌ها افزایش یافته و به دنبال آن حجم آب در گردش هم افزایش یابد. این اتفاق می‌تواند به لوله‌ها و اتصالات سیستم گرمایشی فشار وارد آورده و در صورت عدم کنترل باعث ترکیدن قسمت‌هایی نظیر دیگ سیستم گرمایشی شود. برای جلوگیری از چنین پیشامدی، پکیج‌ها به شیر اطمینان مجهز شده‌اند؛ بااین‌حال، جهت اطمینان از بروز چنین حوادثی، منبع‌های انبساط طراحی شده و وارد عمل می‌شوند. این منابع از چند طریق ریسک بروز حوادث نام‌برده را به حداقل می‌رسانند:

• کاهش فشار آب گرم
• کاهش فشار آب ناشی از نشتی در سیستم
• جبران کردن فشار آب کم
• تسهیل پروسه کنترل و  نظارت

انواع منبع انبساط پکیج

منبع‌های انبساط از لحاظ شکل ساختاری به انواع گرد و دایره‌ای یا مربعی و مستطیلی تقسیم‌بندی می‌شود. از لحاظ مدل هم این قطعات به 2 گروه منبع انبساط باز و منبع انبساط بسته قابل تقسیم‌بندی هستند. هر 2 گروه، وظیفه ثابت نگه‌داشتن فشار آب موجود در سیستم گرمایشی را بر عهده دارند؛ اما هریک از آن‌ها از ویژگی‌ها و مزایای متفاوتی برخوردار هستند، که در ادامه به آن‌ها اشاره خواهیم داشت.

منبع انبساط باز و مزایای مهم آن

منبع‌های باز دسته‌ای از مخزن‌ها هستند که مستقیماً در معرض هوای آزاد قرار می‌گیرند. این حالت از منبع‌ها عموماً در سیستم‌های گرمایشی مرکزی تعبیه می‌شوند؛ مگر آن که، به دلیل مسائلی نظیر کمبود فضای، امکان نصب آن‌ها در مکان‌های باز (مثل پشت‌بام) وجود نداشته باشد. به‌طورکلی، این قطعه در ناحیه فوقانی مبدل حرارتی قرار می‌گیرد و بدین‌وسیله قادر است تا فشار کل سیستم را متعادل کرده و راندمان مؤثری را از خود نشان دهد.

منبع انبساط بسته و مزایای مهم آن

منبع انبساط بسته یکی از محبوب‌ترین منابع برای پکیج‌های دیواری به شمار می‌آید. این دسته از منبع‌ها برخلاف منابع انبساط باز، هیچ‌گونه ارتباطی با محیط و هوای آزاد ندارند. فشار ایجادشده درون این سیستم‌ها به‌وسیله بالشتک‌های هوا، بخار یا گازهای بی‌اثر مثل ازت (که بیش از نیمی از فضای منبع را اشغال می‌کند) تأمین می‌شود. مورد دیگری که منبع‌ انبساط بسته را متمایز می‌سازد، قابلیت مدیریت و تنظیم فشار سیستم است. این تنظیم فشار به‌وسیله تعادل میان فشار بخش گازی و آب در حال گردش حاصل می‌شود. فشار مازاد درون این سیستم‌ها توسط شیر اطمینان تخلیه می‌شود؛ ازاین‌رو، این مخزن‌ها در موتورخانه‌ها یا در نزدیکی دیگ نصب شده و از لحاظ ارتفاعی هم در سطح بالاتری از دیگ ورودی قرار می‌گیرند. با توجه به مزیت‌‌ها و سهولت بیشتر در نصب و جانمایی، این دسته از منبع‌ها از محبوبیت بیشتری برخوردار هستند. منبع‌های انبساط بسته خود به گروه‌های مختلفی تقسیم‌بندی می‌شوند، که رایج‌ترین آن‌ها به شرح زیر هستند:

منبع انبساط بادکنکی (تیوپی)

منابع انبساط تیوپی یا همان بادکنکی، از پوسته و تیوپ لاستیکی تشکیل می‌شوند. تیوپ‌های موجود در پوسته این منبع‌ها سبب می‌شوند تا فضای داخلی آن‌ها به 2 بخش تقسیم‌بندی شود. خصوصیت این بخش‌ها هم به شرح زیر است:

1. فضای داخلی تیوپ: که آب درون آن ذخیره می‌شود.
2. پشت تیوپ: که توسط هوای  فشرده پر می‌شود.

تیوپ‌های لاستیکی به این منبع‌ها حالت ارتجاعی بخشیده و باعث می‌شود تا حجم آب مازاد موجود در سیستم گرمایش (که از افزایش دما ناشی می‌شود) وارد تیوپ شده و کمبود فضای داخل لوله‌ها جبران شود.

منبع انبساط دیافراگمی

این دسته از منبع‌ها شباهت‌های بسیاری با منبع انبساط تیوپی دارند. تنها وجه تمایز منبع‌های انبساطی آن است که در طراحی این محصولات برای جداسازی بخش آب و هوا، به جای تیوپ از یک صفحه انعطاف‌پذیر با نام دیافراگم استفاده می‌شود. به‌کارگیری این صفحه باعث می‌شود تا منبع انبساط دیافراگمی نسبت به نوع تیوپی از طول عمر بالاتری بهره‌مند باشد.

منبع انبساط بالشتکی (جریان گذرا)

منبع انبساط بالشتکی یا همان منبع جریان گذرا، نوعی دیگری از منبع انبساط بسته به شمار می‌آید. این محصول به لحاظ ساختاری با 2 نمونه فوق متفاوت بوده و از ساختاری متفاوتی برای جداسازی آب و هوا برخوردار است. در یک طرف از این منبع‌ها، لوله منعطفی به‌عنوان ورودی آب تعبیه شده و در طرف دیگر آن هم خروجی منبع قرار دارد. در اطراف لوله منعطف مذکور هم هوای فشرده قرار می‌گیرد.

قیمت منبع انبساط پکیج

موارد متعددی قادر هستند تا قیمت منبع انبساط پکیج را دستخوش تغییر سازند. به طور مثال، منبع‌های انبساط بسته به دلیل قابلیت‌ها و ویژگی‌هایی که دارند، نسبت به منبع‌های باز از قیمت بالاتری برخوردار هستند. به‌طورکلی، مدل منبع انبساط، برند پکیج و برند منبع انبساط، پیچیدگی‌های طراحی، جنس بدنه، مقدار حجم مخزن و جنس تیوپ، بالشتک یا دیافراگم، ازجمله مواردی هستند که قیمت این تجهیزات را به‌صورت مستقیم تحت تأثیر قرار می‌دهند. عوامل ثانویه تأثیرگذار بر قیمت منبع انبساط پکیج به شرح زیر هستند:

نکات خرید منبع انبساط پکیج

منبع انبساط پکیج یکی از قطعات مهم و ضروری از پکیج محسوب می‌شود. این بخش از پکیج، می‌تواند درنتیجه عوامل گوناگونی دچار خرابی شود. مواردی نظیر افت فشار، نوسانات مکرر و افزایش بیش‌ازحد فشار، تنها گوشه‌ای از این عوامل به شمار می‌آیند. در صورت خرابی منبع انبساط و نیاز به تعویض آن می‌بایست به چند نکته مهم دقت داشته باشید:

• هزینه کرد در راستای  خریداری نمونه‌های اصلی و باکیفیت
• اطمینان از تطابق منبع  انبساط با مدل پکیج
• توجه به ابعاد منبع انبساط و جانمایی صحیح آن در پکیج

مزایا و معایب انواع منبع انبساط پکیج

در ادامه فهرست مهم‌ترین مزایا و معایب منبع انبساط باز و منبع انبساط بسته را ملاحظه خواهید کرد.

مزایا و معایب منبع انبساط باز

مزایا و معایب منبع انبساط باز به قرار زیر هستند:

مزایا و معایب منبع انبساط بسته

مزایا و معایب منبع انبساط بسته عبارتند از:

منبع انبساط پکیج (Expansion) قطعه‌ای است که مسئولیت تعدیل فشار آب گرم موجود در منبع و مخزن‌ها و وظیفه انتقال آب به داخل رادیاتور و شیرهای آب را بر عهده دارد. منبع انبساط با مدل‌های مختلفی عرضه شده که منبع انبساط باز، منبع انبساط بسته و زیرشاخه‌های آن (نظیر منبع تیوپی، بالشتکی و دیافراگمی) مهم‌ترین آن‌ها را تشکیل می‌دهند.
